Heizkreisverteiler
Der Heizkreisverteiler wird bei einer Fußbodenheizung und bei einer Wandheizung benötigt.
In ihm kommen alle Heizkreise zusammen, die mittels Klemmverschraubungen angeschlossen werden. Der Heizkreisverteiler sorgt für eine gleichmäßige Wärmeverteilung auf die unterschiedlichen Heizkreise.
Was versteht man unter einem Heizkreisverteiler?
Der Heizkreisverteiler wird bei einer Fußbodenheizung und bei einer Wandheizung benötigt. In dem Heizkreisverteiler kommen alle Heizkreise zusammen, die mittels Klemmverschraubungen angeschlossen werden. Er sorgt für eine gleichmäßige Wärmeverteilung auf die unterschiedlichen Heizkreise. In dem Heizkreisverteiler befindet sich ein Vorlauf- und Rücklaufsystem. Die Rohre sind meist aus Messing oder Edelstahl.
In einem Heizkreisverteiler können in der Regel bis zu 12 Heizkreise zusammengeschlossen werden. Die Heizkreise können dort mittels eines Ventils hydraulisch abgeglichen werden.
Damit der Heizkreisverteiler eine möglichst gleichmäßige Wärmeverteilung erreichen kann, sollten die Rohre mit gegenläufiger Warmwasser-Fließrichtung verlegt werden. Das wird erreicht, indem die Vor- und Rückläufe im Heizkreisverteiler jeweils nebeneinander angeordnet werden. Im Normalfall werden die Heizkreise so verlegt, dass die Leitungswege gleich lang sind.
Was in einem Heizkreisverteiler steckt
Vorlauf und Rücklauf
Zwei Balken aus Messing oder Edelstahl: Über den Vorlauf geht das warme Wasser in die Heizkreise, über den Rücklauf kommt es abgekühlt zurück.
Stellantriebe
Sie öffnen und schließen den einzelnen Heizkreis. Meist sind Stellantriebe stromlos geschlossen.
Durchflussanzeige
Zeigt die Wassermenge im jeweiligen Heizkreis an – die Grundlage dafür, die Heizkreise über ein Ventil hydraulisch abzugleichen.
Ventile und Verteilerschrank
Füll- und Entlüftungsventile gehören ebenso dazu wie der Verteilerschrank, der den Heizkreisverteiler aufnimmt.
Aufbau und Regelung am Heizkreisverteiler
Der Heizkreisverteiler der Fußbodenheizung oder der Wandheizung besteht vom Aufbau her nicht nur aus einem Vor- und Rücklauf, sondern auch aus Stellantrieben. Sobald ein Heizbefehl entsteht, öffnet der Stellantrieb im Heizkreisverteiler – daraus ergibt sich ein stetigähnliches Regelverhalten. Meist sind die Stellantriebe stromlos geschlossen.
Den Heizbefehl selbst löst meist ein Raumthermostat aus. Er gibt ein elektrisches Signal an den Heizkreisverteiler, woraufhin der Stellantrieb des betreffenden Heizkreises öffnet, bis die gewünschte Temperatur erreicht ist.
Die Rohre des Heizkreisverteilers bestehen aus Edelstahl oder Messing. Bei beiden Varianten können heutzutage Korrosionsschäden ausgeschlossen werden. Zur Aufnahme des Heizkreisverteilers stehen Verteilerschränke aus verzinktem, pulverbeschichtetem Stahlblech zur Verfügung.
Gut zu wissen
Damit die Wärme möglichst gleichmäßig ankommt, werden die Rohre mit gegenläufiger Warmwasser-Fließrichtung verlegt und die Vor- und Rückläufe im Heizkreisverteiler nebeneinander angeordnet. Im Normalfall werden die Heizkreise außerdem so verlegt, dass die Leitungswege gleich lang sind.
Hydraulischer Abgleich am Heizkreisverteiler
Die Heizkreise können im Heizkreisverteiler mittels eines Ventils hydraulisch abgeglichen werden. Um den hydraulischen Abgleich vornehmen zu können, müssen im ersten Schritt die Daten von einem Fachmann erfasst werden.
Diese Daten werden dafür benötigt
Anzahl der Heizkreise am Heizkreisverteiler.
Verlegeabstand der Rohre im Estrich.
Gegebenenfalls der Verschmutzungsgrad der Rohre.
Der Fußbodenbelag – zum Beispiel Stein oder Holzboden – ist ebenfalls ein wichtiger Faktor.
Was ist Contromes Lösung?
Das Ziel von Controme ist es, die Fußbodenheizung so effizient wie nur möglich zu steuern. Der Heizkreisverteiler ist dabei der zentrale Ort, an dem die Regelung ansetzt.

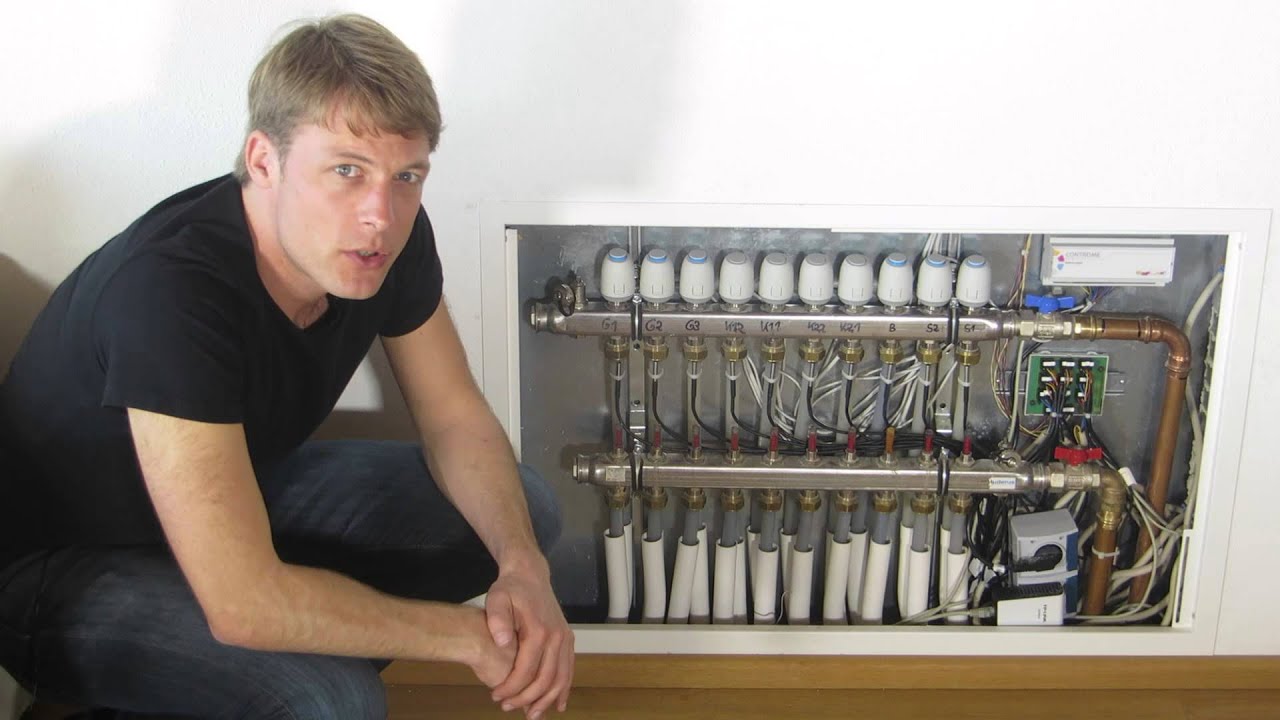

Controme hat ein Steuergerät entwickelt, das im Heizkreisverteiler montiert wird. An dieses Gerät – genannt Gateway – werden die Stellantriebe angeschlossen.

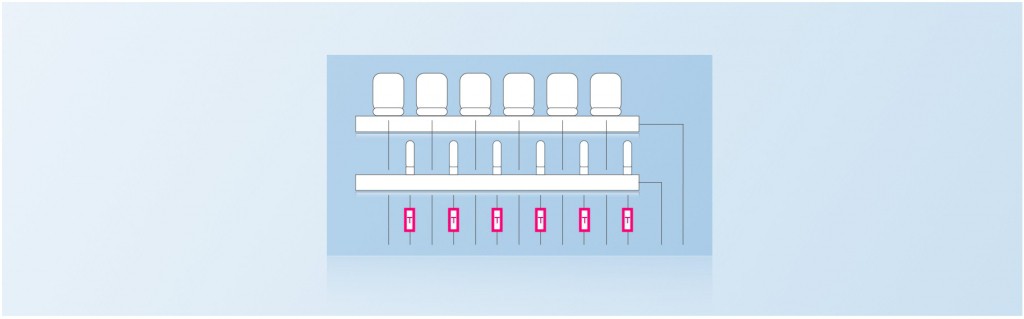

Des Weiteren montiert Controme Rücklaufsensoren ebenfalls im Heizkreisverteiler an den Rückläufen. So lässt sich direkt im Heizkreisverteiler am frühestmöglichen Punkt die aktuelle Temperatur der Heizkreise erfassen und damit die Trägheit der Fußbodenheizung optimieren.
Außerdem sorgt Controme dafür, dass jeder verlegte Heizkreis die gleiche Temperatur hat – so wird der Wohnkomfort spürbar verbessert. Das System hat des Weiteren die Möglichkeit, die aktuelle Außentemperatur und die Wettervorhersage mit einzuberechnen. Das wiederum sorgt dafür, dass es immer dann warm ist, wenn man es gerade warm haben möchte.
Ein Gateway kann bis zu 15 Heizkreise steuern. Wenn ein Haus mehr als einen Heizkreisverteiler hat, ist das auch kein Problem – allerdings müssen die Heizkreisverteiler dann miteinander verbunden werden. Das kann zum Beispiel über Kabelleerrohre geschehen.
Wie das im Detail aussieht
Welche Komponenten am Heizkreisverteiler und im Heizraum zusammenspielen, wie sie montiert werden und was Sie selbst machen können, ist auf der Seite zu Systemaufbau und Installation ausführlich beschrieben.
Zum Systemaufbau und zur InstallationHäufige Fragen zum Heizkreisverteiler
Wofür braucht man einen Heizkreisverteiler?
Der Heizkreisverteiler wird bei einer Fußbodenheizung und bei einer Wandheizung benötigt. In ihm kommen alle Heizkreise zusammen, die mittels Klemmverschraubungen angeschlossen werden. Er sorgt für eine gleichmäßige Wärmeverteilung auf die unterschiedlichen Heizkreise.
Wie viele Heizkreise passen an einen Heizkreisverteiler?
In einem Heizkreisverteiler können in der Regel bis zu 12 Heizkreise zusammengeschlossen werden.
Aus welchem Material besteht ein Heizkreisverteiler?
Die Rohre des Heizkreisverteilers bestehen aus Edelstahl oder Messing. Bei beiden Varianten können heutzutage Korrosionsschäden ausgeschlossen werden. Zur Aufnahme des Heizkreisverteilers stehen Verteilerschränke aus verzinktem, pulverbeschichtetem Stahlblech zur Verfügung.
Wie kommt der Heizbefehl an den Heizkreisverteiler?
Den Heizbefehl löst meist ein Raumthermostat aus. Er gibt ein elektrisches Signal an den Heizkreisverteiler, woraufhin der Stellantrieb des betreffenden Heizkreises öffnet, bis die gewünschte Temperatur erreicht ist. Meist sind die Stellantriebe stromlos geschlossen.
Was wird für den hydraulischen Abgleich benötigt?
Die Heizkreise können im Heizkreisverteiler mittels eines Ventils hydraulisch abgeglichen werden. Dafür müssen im ersten Schritt die Daten von einem Fachmann erfasst werden: die Anzahl der Heizkreise, der Verlegeabstand und gegebenenfalls der Verschmutzungsgrad der Rohre. Auch der Fußboden selbst – zum Beispiel Stein- oder Holzboden – ist ein wichtiger Faktor. Mehr dazu auf der Seite hydraulischer Abgleich.
Was passiert, wenn ein Haus mehrere Heizkreisverteiler hat?
Das ist kein Problem. Ein Gateway kann bis zu 15 Heizkreise steuern; hat ein Haus mehr als einen Heizkreisverteiler, müssen die Heizkreisverteiler miteinander verbunden werden. Das kann zum Beispiel über Kabelleerrohre geschehen.
